一、項目簡介
滁河大橋位于S356南京市六合區境內，屬于普通干線公路橋梁。參考其設計年限、現如今使用年限及橋梁健康狀況，需對該橋梁進行安全評估及健康在線監測。參考橋梁的基本的結構特性和力學性能，首先對橋梁安全進行評估，再者布置健康在線監測系統。
通過測試橋梁的振動及分析其模態振型，評估橋梁的安全及健康狀況。再理論計算及模型分析，選擇典橋梁關鍵構點，布置動位移、索力、應變、支座位移等測點，組成橋梁在線監測系統。選用我公司低功耗監測儀配合太陽能供電系統，滿足野外現場長期在線監測功能。
二、測試設備
| 序號 |
產品名稱 |
數量 |
| 1 |
TZT3802-10無線振弦節點 |
4 |
| 2 |
TZT3803-A0無線索力節點 |
4 |
| 3 |
TZT3803-80無線加速度節點 |
5 |
| 4 |
TZT3803-60無線電流節點 |
2 |
| 5 |
太陽能供電系統 |
11 |
| 6 |
TST126低頻速度傳感器 |
5 |
| 7 |
拉線式位移傳感器 |
2 |
| 8 |
振弦傳感器 |
4 |
| 9 |
云服務器 |
1 |
| 10 |
橋梁健康在線監測系統軟件 |
1 |

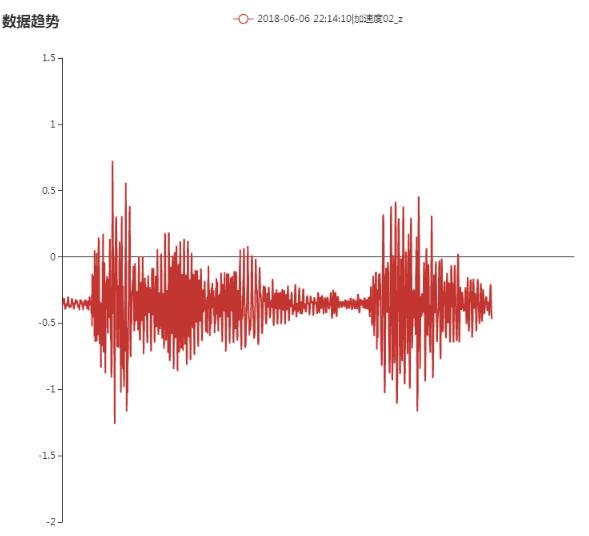

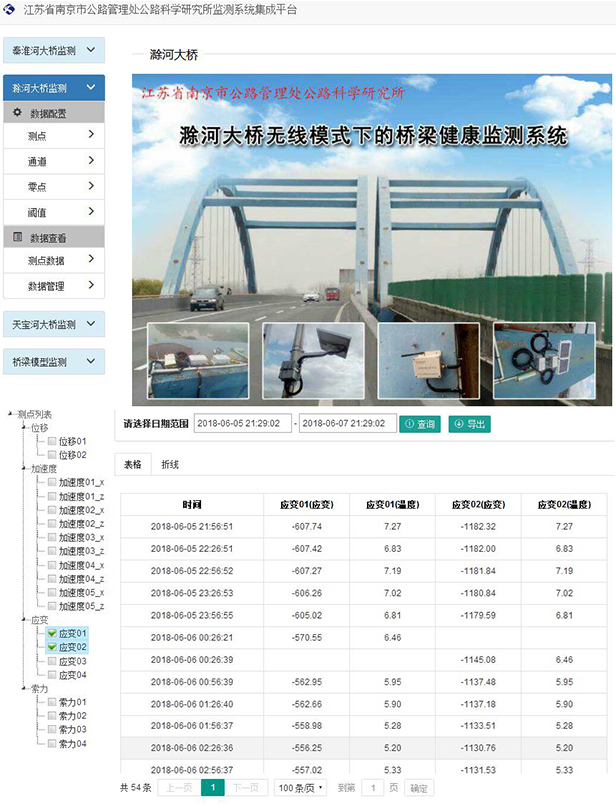

三、軟件界面

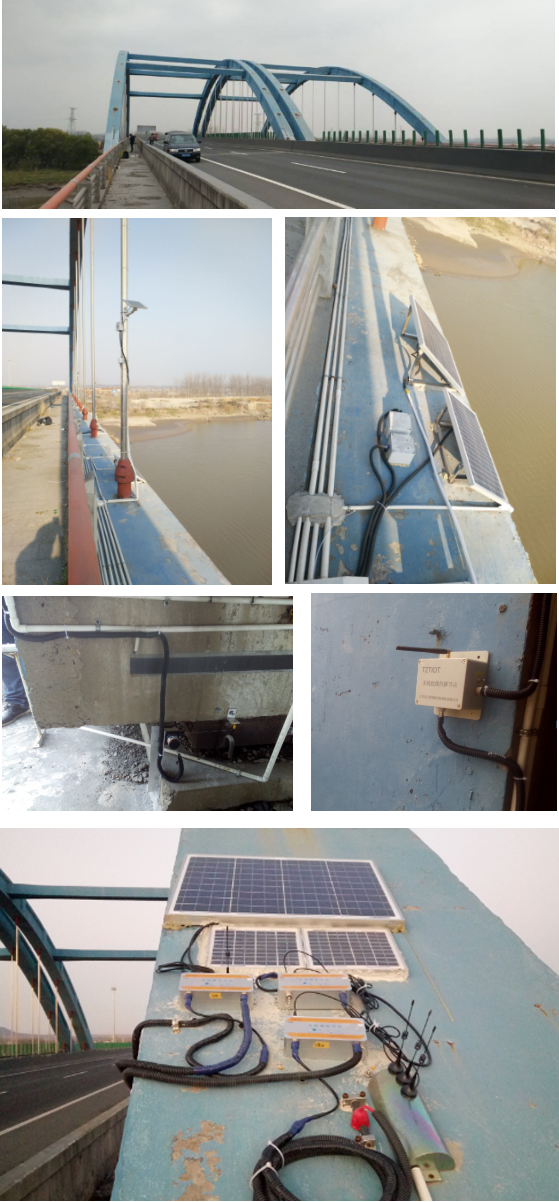

四、現場照片
五、系統方案及結果
該監測項目是由TZT3802/TZT3803系列采集終端及傳感器組成的智能化在線監測系統，是將橋梁健康監測與無線通訊技術相結合的綜合監測系統；監測數據自動發到遠程服務器上進行管理、動態預警等�，F(xiàn)場靠近監測位置安裝監測傳感器；內置鋰電池，太陽能電板供電，達到長期監測目標。主要監測結構應變及溫度、支座位移、橋梁振動、吊桿索力等；
通過監測系統，獲取橋梁運行過程中的關鍵指標數據，智能化分析及預警，從而保證了橋梁長期健康運行。
